Produkteinführung

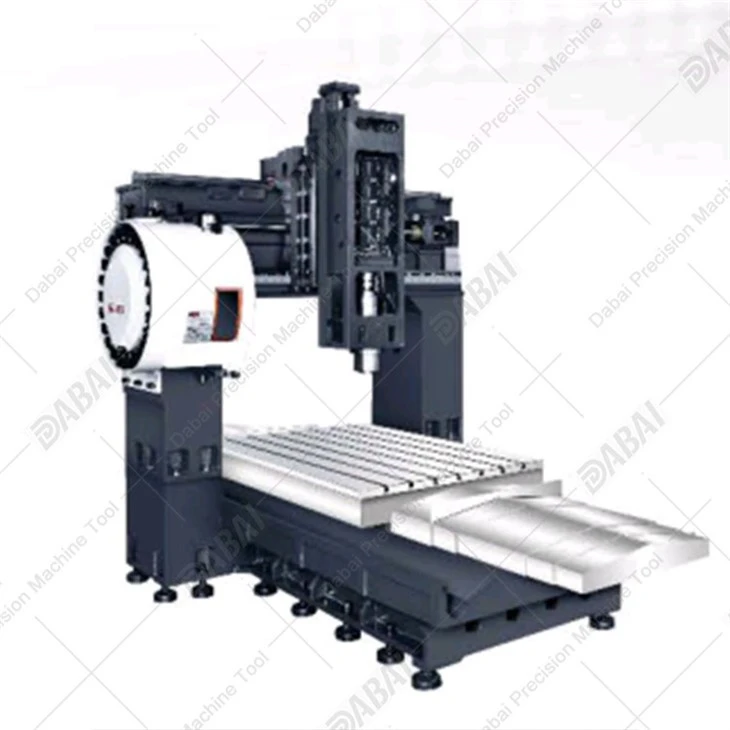

Die 5-Achsen-Portal-CNC-Maschine verfügt über eine Portalrahmenbefestigung, der Arbeitstisch bewegt sich auf dem Bett (X-Achse), der Spindelkasten bewegt sich auf dem Sattel (Z-Achse), der Sattel und der Spindelkasten bewegen sich auf dem Balken (Y-Achse), der Spindelkasten verfügt über eine quadratische Stößelstruktur und die Geschwindigkeit ändert sich durch ein zweistufiges Getriebe, um die Anforderungen an ein konstantes Drehmoment bei niedriger Drehzahl und konstantem Drehmoment zu erfüllen Hochgeschwindigkeitsschneiden mit konstanter Leistung. Es wird hauptsächlich für die Verarbeitung kleiner und mittelgroßer komplexer Teile aus Eisen- und Nichteisenmetallen verwendet und eignet sich für die Teileverarbeitung in der Zivilluftfahrt, der Automobilindustrie, der Energiebranche, der Informationsindustrie, der Formenbaubranche und anderen Branchen.
Maschinenfunktionen
Hoch-steifes Gesamtkonstruktionsdesign:Die Struktur jeder Komponente wurde mit finiten Elementen analysiert, mit hoher Verarbeitungsgenauigkeit und stabiler Leistung.
Bettgitter:Importierte Rollenlinearführungen, Doppelführungen und Bettstruktur mit vier Führungen, hohe Steifigkeit und gute dynamische Leistung.
Hauptantrieb:Das Zwei-Gang-Getriebe dient zur effektiven Erhöhung des Spindelausgangsdrehmoments und ist für schwere Zerspanung geeignet.
Balken und Stößel:Stufenschienen mit großer Spannweite, hervorragende Biege- und Torsionsfestigkeit, gute Schnittsteifigkeit und stabile Bearbeitungsgenauigkeit. Importierte Spindeln werden mit hohem Drehmoment und hoher Geschwindigkeit ausgewählt, die die Anforderungen der Bohr-, Fräs- und Bohrbearbeitung vollständig erfüllen. Der Stößel verfügt über einen großen Querschnitt und eine vierseitige Struktur, um eine stabile Schneidbearbeitung zu gewährleisten. Er eignet sich besonders für starke Schnitte, das Bohren großer Löcher und die fünfseitige Bearbeitung mit Winkelköpfen.
Technische Parameter
|
Produktmodell |
G1615Z |
||
|
Verarbeitungsbereich |
Türbreite |
mm |
1500 |
|
X-Achse |
mm |
1600 |
|
|
Y-Achse |
mm |
1500 |
|
|
Z-Achse |
mm |
800 |
|
|
Abstand von der Spindelnase zur Arbeitsfläche |
mm |
150-950 |
|
|
Werkbank |
Werkbankgröße (Länge × Breite) |
mm |
1700×1200 |
|
Maximale Belastung |
T |
2.5 |
|
|
T-Nuten (Anzahl - Größe × Abstand) |
mm |
7-22×170 |
|
|
Spindel |
Folientyp |
T-Typ |
|
|
Spindelkonus (Modell/Einbaugröße) |
BT50-φ190 |
||
|
Fahrmodus |
Riementyp |
||
|
Spindelgeschwindigkeit |
U/min |
6000 |
|
|
Spindelleistung |
kW |
15~18,5 (großer Bereich) |
|
|
Spindeldrehmoment |
N.m |
143~236 |
|
|
Füttern |
Schnelle Bewegungsgeschwindigkeit der XYZ-Achse |
m/min |
15/15/15 |
|
Chipgeschwindigkeit |
mm/min |
1-20000 |
|
|
Genauigkeit GB 20 ± 0,5 Grad |
Positionierungsgenauigkeit der X-Achse |
mm |
0.017 |
|
Positionierungsgenauigkeit der Y-Achse |
mm |
0.014 |
|
|
Positionierungsgenauigkeit der Z-Achse |
mm |
0.013 |
|
|
Wiederholpositionierungsgenauigkeit der X-Achse |
mm |
0.01 |
|
|
Wiederholte Positionierungsgenauigkeit der Y--Achse |
mm |
0.01 |
|
|
Wiederholte Positionierungsgenauigkeit der Z--Achse |
mm |
0.01 |
|
|
Werkzeugmagazin (optional) |
Werkzeugmagazinform |
Scheibe/Kette |
|
|
Kapazität des Werkzeugmagazins |
24/32/40/60 |
||
|
Andere |
Anforderungen an die Stromversorgung |
KVA |
30 |
|
Luftquellendruck |
Mpa |
0.65 |
|
|
Gesamtgewicht der Maschine ca. |
T |
15 |
|
Qualitätskontrolle und Zertifizierung
Dabai Precision unterhält strenge Qualitätskontrollstandards, um sicherzustellen, dass jede 5-Achsen-CNC-Portalmaschine globale Präzisionsmaßstäbe erfüllt:
- Vollständige Achsen-Laserkalibrierung und 3D-Kugelstangenprüfung
- Simulationsprüfung der thermischen Verformung
- Dynamischer Auswuchttest für Spindeln
- Zertifiziert nach ISO9001:2015
- Optionale CE-, UL- und TÜV-Zertifizierungen für Exportkonformität
- Alle Maschinen werden vor dem Versand unter simulierten Produktionslasten getestet.
Verpackung und weltweiter Versand
Wir bieten robuste und sichere Exportverpackungen:
- Feuchtigkeitsbeständige Innenhülle und Korrosionsschutzbeschichtungen
- Stahl-verstärkte Holzkisten für strukturelle Sicherheit
- Der Standardversand umfasst Seefracht mit Inlandstransport
- Lieferzeiten: in der Regel 7–30 Tage, je nach Anpassungsgrad
Kundendienst-
Zu jeder von Dabai Precision verkauften 5-Achsen-Portal-CNC-Maschine gehört ein umfassender Kundendienst:
- 12 Monate Vollgarantie auf mechanische und elektrische Komponenten
- Installationsunterstützung vor-vor Ort oder per Remote-Video
- Online-Support und Diagnose rund um die Uhr verfügbar
- Ersatzteillager für langfristige Servicekontinuität-
- Optionale Bedienerschulung im-Haus oder beim Kunden vor Ort
FAQ
Suchen Sie nach einer zuverlässigen und leistungsstarken 5-Achsen-Portal-CNC-Maschine für Ihre Produktion?
Kontaktieren Sie Dabai Precision Machine Tool (Jiangsu) Co., Ltd. für Spezifikationen, Preise und Anpassungsoptionen.
